概要

当你学习怎样去建立一个电路时，面包板是最基本、最简单的元件之一。由于板子上有很多小插孔，各种电子元器件可根据需要任意插入或拔出，免去了焊接的工序，节省了电路的组装时间，且元件可以重复使用，非常适合电子电路的组装、调试和训练。

面包板

名字的由来

面包板的得名可以追溯到真空管电路的年代，当时的电路元器件大都体积较大， 人们通常通过螺丝和钉子将他们固定在一块切面包用的木板上进行连接，后来电路元器件体积越来越小，但面包板的名称沿用了下来。

规格

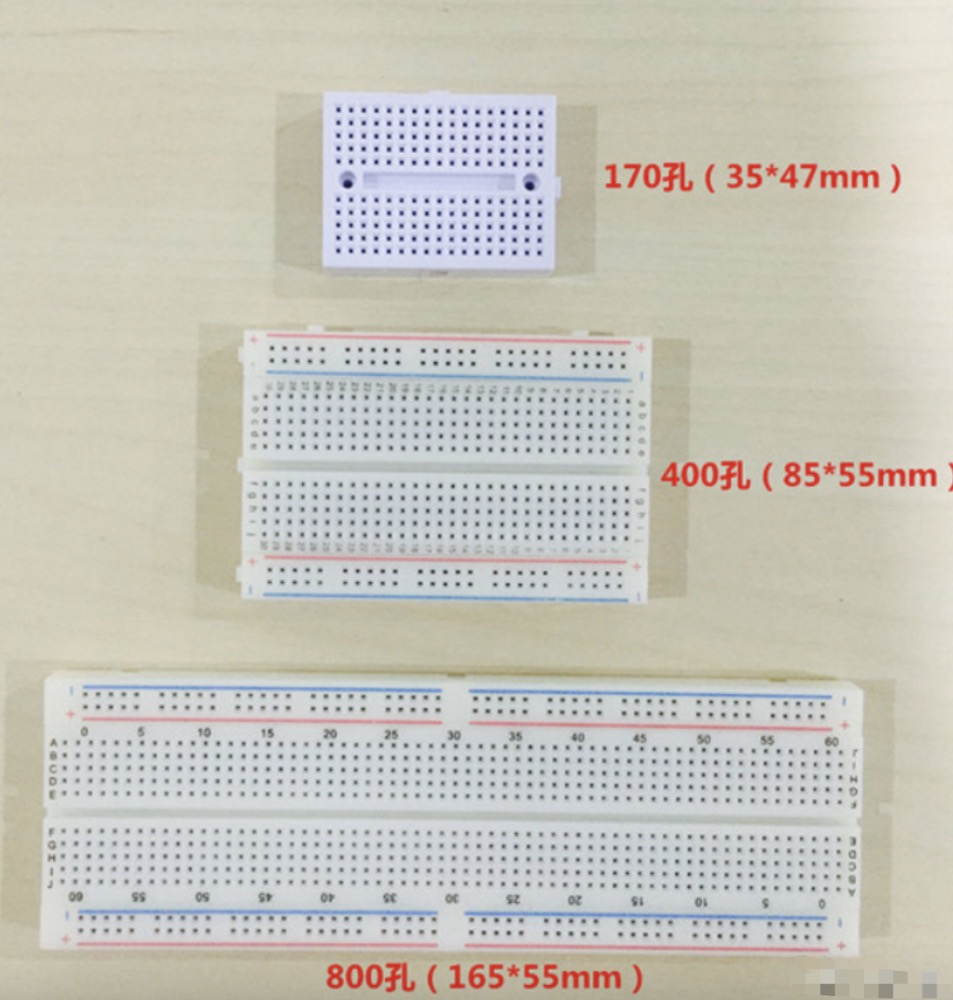

面包板的大小规格不同，如170孔（35*47mm），400孔（85*55mm），800孔（165*55mm）等。

面包板尺寸说明

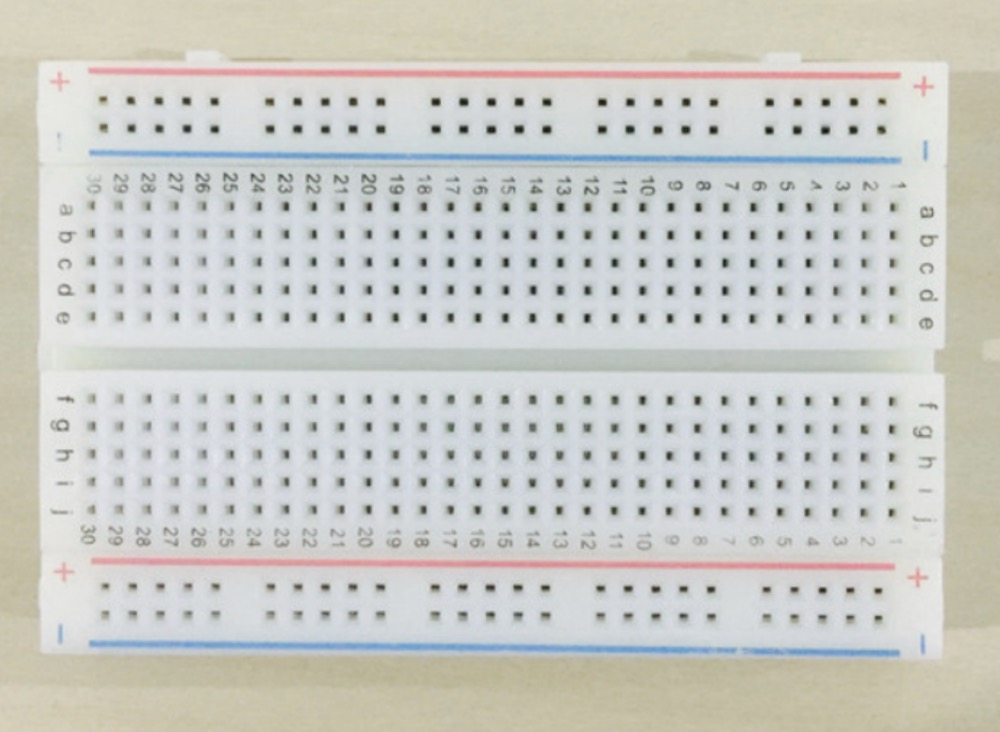

结构以及内部构造

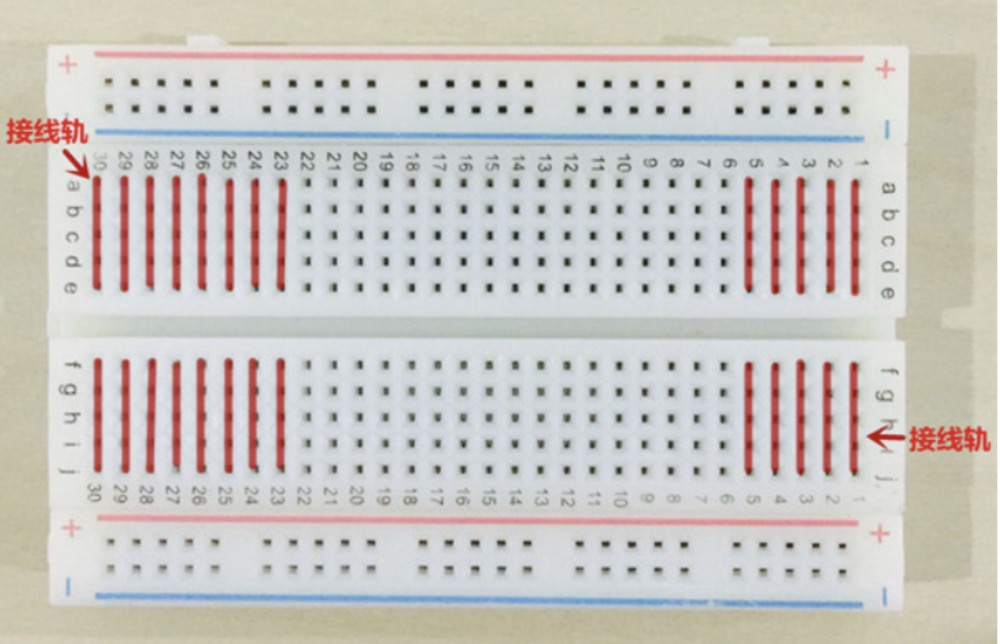

按从上到下 分四个区域，

第一，四 区域： 横向连通，竖向不连通

第二，三 区域： 竖向连通，横向不连通 ， 在同一列中的5个插孔（即a-b-c-d-e，f-g-h-i-j）是互相连通的；列和列（即1-30）之间以及凹槽上下部分（即e-f）是不连通的。

如何在面包板上搭建电路

1. 串联电路

面包板串联电路

2. 并联电路

面包板并联电路

使用及注意事项

1. 元器件安装之后，先连接电源线和地线。为了查线方便，连线尽量采用不同颜色。例如：正电源一般采用红色导线。面包板如使用负电源用蓝色导线，地线用黑线，信号线用黄色，也可根据条件选用其它颜色。

2、最好在各电源的输入端和地之间并联一个容量为几十微法的电容，这样可以减少瞬变过程中电流的影响。为了更好地抑制电源中的高频分量，应该在该电容两端再并联一个高频去耦电容，一般取0.01 ~ 0.047μf的独石电容。

3. 方便测试。面包板相连的5孔一般不要占满，至少留出一个孔，用于测试。

4. 布局尽量与原理图近似。这样有助于同学们在查找故障时，尽快找到元器件位置。

5. 电源区使用尽量清晰。在搭接电路之前，首先将电源区划分成正电源、地、负电源3个区域，并用导线完成连接。
