海量数据处理算法—Bit-Map

分类: 人工智能&大数据 颜色:橙色 默认  字号: 阅读(1448) | 评论(0)

1. Bit Map算法简介

        来自于《编程珠玑》。所谓的Bit-map就是用一个bit位来标记某个元素对应的Value, 而Key即是该元素。由于采用了Bit为单位来存储数据,因此在存储空间方面,可以大大节省。



2、 Bit Map的基本思想

        我们先来看一个具体的例子,假设我们要对0-7内的5个元素(4,7,2,5,3)排序(这里假设这些元素没有重复)。那么我们就可以采用Bit-map的方法来达到排序的目的。要表示8个数,我们就只需要8个Bit(1Bytes),首先我们开辟1Byte的空间,将这些空间的所有Bit位都置为0,如下图:



然后遍历这5个元素,首先第一个元素是4,那么就把4对应的位置为1(可以这样操作 p+(i/8)|(0x01<<(i%8)) 当然了这里的操作涉及到Big-ending和Little-ending的情况,这里默认为Big-ending),因为是从零开始的,所以要把第五位置为一(如下图):





然后再处理第二个元素7,将第八位置为1,,接着再处理第三个元素,一直到最后处理完所有的元素,将相应的位置为1,这时候的内存的Bit位的状态如下:





然后我们现在遍历一遍Bit区域,将该位是一的位的编号输出(2,3,4,5,7),这样就达到了排序的目的。



优点:

1.运算效率高,不许进行比较和移位;

2.占用内存少,比如N=10000000;只需占用内存为N/8=1250000Byte=1.25M。
缺点:

       所有的数据不能重复。即不可对重复的数据进行排序和查找。



算法思想比较简单,但关键是如何确定十进制的数映射到二进制bit位的map图。



3、 Map映射表

假设需要排序或者查找的总数N=10000000,那么我们需要申请内存空间的大小为int a[1 + N/32],其中:a[0]在内存中占32为可以对应十进制数0-31,依次类推:
bitmap表为:
a[0]--------->0-31
a[1]--------->32-63
a[2]--------->64-95
a[3]--------->96-127
..........
那么十进制数如何转换为对应的bit位,下面介绍用位移将十进制数转换为对应的bit位。



4、 位移转换



申请一个int一维数组,那么可以当作为列为32位的二维数组,

               |                           32位                                       |

int a[0]    |0000000000000000000000000000000000000|

int a[1]    |0000000000000000000000000000000000000|

………………

int a[N]   |0000000000000000000000000000000000000|

例如十进制0,对应在a[0]所占的bit为中的第一位: 00000000000000000000000000000001
0-31:对应在a[0]中
i =0                            00000000000000000000000000000000
temp=0                     00000000000000000000000000000000
answer=1                 00000000000000000000000000000001


i =1                            00000000000000000000000000000001
temp=1                     00000000000000000000000000000001
answer=2                 0000000000000000000000000000001


i =2                            0000000000000000000000000000001
temp=2                     0000000000000000000000000000001
answer=4                 00000000000000000000000000000100


i =30                              00000000000000000000000000011110
temp=30                       00000000000000000000000000011110

answer=1073741824  01000000000000000000000000000000


i =31                               00000000000000000000000000011111
temp=31                         00000000000000000000000000011111
answer=-2147483648 10000000000000000000000000000000

32-63:对应在a[1]中
i =32                            00000000000000000000000000100000
temp=0                        00000000000000000000000000000000
answer=1                    00000000000000000000000000000001


i =33                            00000000000000000000000000100001
temp=1                       00000000000000000000000000000001
answer=2                    00000000000000000000000000000010


i =34                            00000000000000000000000000100010
temp=2                        00000000000000000000000000000010
answer=4                    00000000000000000000000000000100


i =61                              00000000000000000000000000111101
temp=29                       00000000000000000000000000011101
answer=536870912    00100000000000000000000000000000


i =62                               00000000000000000000000000111110
temp=30                        00000000000000000000000000011110
answer=1073741824  01000000000000000000000000000000


i =63                                00000000000000000000000000111111
temp=31                         00000000000000000000000000011111
answer=-2147483648  10000000000000000000000000000000

浅析上面的对应表,分三步:
1.求十进制0-N对应在数组a中的下标:
十进制0-31,对应在a[0]中,先由十进制数n转换为与32的余可转化为对应在数组a中的下标。比如n=24,那么 n/32=0,则24对应在数组a中的下标为0。又比如n=60,那么n/32=1,则60对应在数组a中的下标为1,同理可以计算0-N在数组a中的下标。

2.求0-N对应0-31中的数:

十进制0-31就对应0-31,而32-63则对应也是0-31,即给定一个数n可以通过模32求得对应0-31中的数。

3.利用移位0-31使得对应32bit位为1.

找到对应0-31的数为M, 左移M位:2^M. 然后置1.



由此我们计算10000000bit占用的空间:

1byte = 8bit

1kb = 1024byte

1mb = 1024kb

占用的空间为:10000000/8/1024/1024mb。

大概为1mb多一些。



5、 扩展

        Bloom filter可以看做是对bit-map的扩展



6、 Bit-Map的应用

      1)可进行数据的快速查找,判重,删除,一般来说数据范围是int的10倍以下。

       2)去重数据而达到压缩数据



c语言实现:



  1. #define BITSPERWORD 32
  2. #define SHIFT 5
  3. #define MASK 0x1F
  4. #define N 10000000
  5.
  6. int a[1 + N/BITSPERWORD];//申请内存的大小
  7.
  8.
  9. //set 设置所在的bit位为1
  10. void set(int i) {
  11.     a[i>>SHIFT] |=  (1<<(i & MASK));
  12. }
  13. //clr 初始化所有的bit位为0
  14. void clr(int i) {
  15.     a[i>>SHIFT] &= ~(1<<(i & MASK));
  16. }
  17. //test 测试所在的bit为是否为1
  18. int  test(int i){
  19.     return a[i>>SHIFT] &   (1<<(i & MASK));
  20. }
  21.
  22. int main()
  23. {   int i;
  24.     for (i = 0; i < N; i++)
  25.         clr(i);
  26.     while (scanf("%d", &i) != EOF)
  27.         set(i);
  28.     for (i = 0; i < N; i++)
  29.         if (test(i))
  30.             printf("%d ", i);
  31.     return 0;
  32. }

php实现是一样的:

  1. error_reporting(E_ERROR);
  2. define("MASK", 0x1f);//31
  3. define("BITSPERWORD",32);
  4. define("SHIFT",5);
  5. define("MASK",0x1F);
  6. define("N",1000);
  7.
  8.  $a = array();
  9. //set 设置所在的bit位为1
  10. function set($i) {
  11.     global $a;
  12.     $a[$i>>SHIFT] |=  (1<<($i & MASK));
  13. }
  14. //clr 初始化所有的bit位为0
  15. function clr($i) {
  16.     $a[$i>>SHIFT] &= ~(1<<($i & MASK));
  17. }
  18. //test 测试所在的bit为是否为1
  19. function test($i){
  20.     global $a;
  21.     return $a[$i>>SHIFT] & (1<<($i & MASK));
  22. }
  23. $aa = array(1,2,3,31, 33,56,199,30,50);
  24. while ($v =current($aa))  {
  25.    set($v);
  26.    if(!next($aa)) {
  27.        break;
  28.    }
  29. }
  30. foreach ($a as $key=>$v){
  31.     echo $key,'=', decbin($v)," ";
  32. }

注明: 左移n位就是乘以2的n次方,右移n位就是除以2的n次方

解析本例中的void set(int i) {        a[i>>SHIFT] |=  (1<<(i & MASK)); }
1)  i>>SHIFT:
其中SHIFT=5,即i右移5为,2^5=32,相当于i/32,即求出十进制i对应在数组a中的下标。比如i=20,通过i>>SHIFT=20>>5=0 可求得i=20的下标为0;

2)  i & MASK:
其中MASK=0X1F,十六进制转化为十进制为31,二进制为0001 1111,i&(0001 1111)相当于保留i的后5位。

比如i=23,二进制为:0001 0111,那么
                         0001 0111
                   &    0001 1111 = 0001 0111 十进制为:23
比如i=83,二进制为:0000 0000 0101 0011,那么
                          0000 0000 0101 0011
                     &   0000 0000 0001 0000 = 0000 0000 0001 0011 十进制为:19

i & MASK相当于i%32。
3) 1<<(i & MASK)

相当于把1左移 (i & MASK)位。

比如(i & MASK)=20,那么i<<20就相当于:
         0000 0000 0000 0000 0000 0000 0000 0001 << 20
       =0000 0000 0001 0000 0000 0000 0000 0000

注意上面 “|=”.

位运算符及其应用 提到过这样位运算应用:

 将int型变量a的第k位清0,即a=a&~(1<  将int型变量a的第k位置1, 即a=a|(1<

这里的将  a[i/32] |= (1<<M)); 第M位置1 .

4) void set(int i) {        a[i>>SHIFT]  |=  (1<<(i & MASK)); }等价于:

  1. void set(int i)
  2. {
  3.    a[i/32] |= (1<<(i%32));
  4. }

即实现上面提到的三步:

1.求十进制0-N对应在数组a中的下标: n/32

2.求0-N对应0-31中的数: N%32=M

3.利用移位0-31使得对应32bit位为1: 1<

然后我们打印结果:

0=11000000000000000000000000001110

1=1000001000000000000000010
6=10000000

32位表示,实际结果一目了然了,看看1,2,3,30,31, 33,50,56,199数据所在的具体位置:

       31    30                                                                                        3     2     1



0=    1     1    00       0000   0000   0000   0000    0000     0000   1     1   1  0

                          56                 50                                                33


1=  0000     0001    0000   0100   0000    0000     0000    0010

                                                                               199


6=  0000  0000    0000   0000   0000    0000    1000    0000



【问题实例】

例1:先看看这样的一个场景:给一台普通PC,2G内存,要求处理一个包含40亿个不重复并且没有排过序的无符号的int整数,给出一个整数,问如果快速地判断这个整数是否在文件40亿个数据当中?

问题思考:

   40亿个int占(40亿*4)/1024/1024/1024 大概为14.9G左右,很明显内存只有2G,放不下,因此不可能将这40亿数据放到内存中计算。要快速的解决这个问题最好的方案就是将数据搁内存了,所以现在的问题就在如何在2G内存空间以内存储着40亿整数。一个int整数在java中是占4个字节的即要32bit位,如果能够用一个bit位来标识一个int整数那么存储空间将大大减少,算一下40亿个int需要的内存空间为40亿/8/1024/1024大概为476.83 mb,这样的话我们完全可以将这40亿个int数放到内存中进行处理。

具体思路:

   1个int占4字节即4*8=32位,那么我们只需要申请一个int数组长度为 int tmp[1+N/32]即可存储完这些数据,其中N代表要进行查找的总数,tmp中的每个元素在内存在占32位可以对应表示十进制数0~31,所以可得到BitMap表:

tmp[0]:可表示0~31

tmp[1]:可表示32~63

tmp[2]可表示64~95

.......

那么接下来就看看十进制数如何转换为对应的bit位:

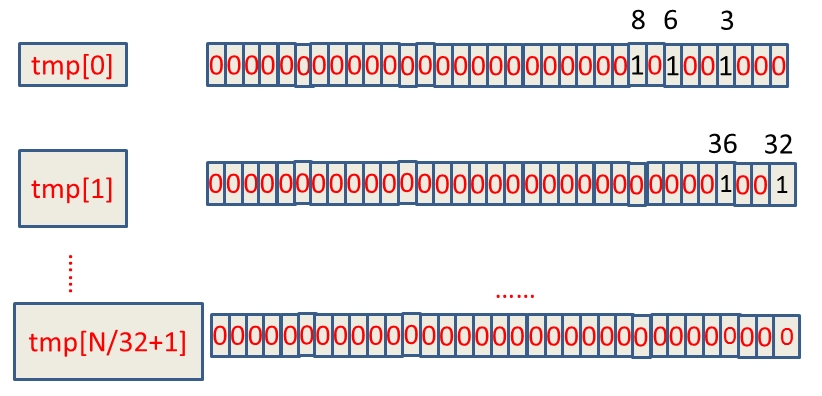

假设这40亿int数据为:6,3,8,32,36,......,那么具体的BitMap表示为:


如何判断int数字在tmp数组的哪个下标,这个其实可以通过直接除以32取整数部分,例如:整数8除以32取整等于0,那么8就在tmp[0]上。另外,我们如何知道了8在tmp[0]中的32个位中的哪个位,这种情况直接mod上32就ok,又如整数8,在tmp[0]中的第8 mod上32等于8,那么整数8就在tmp[0]中的第八个bit位(从右边数起)。



例2: 已知某个文件内包含一些电话号码,每个号码为8位数字,统计不同号码的个数。

8位最多99 999 999,大概需要99m个bit,大概10几m字节的内存即可。 (可以理解为从0-99 999 999的数字,每个数字对应一个Bit位,所以只需要99M个Bit==1.2MBytes,这样,就用了小小的1.2M左右的内存表示了所有的8位数的电话)


例3: 2.5亿个整数中找出不重复的整数的个数,内存空间不足以容纳这2.5亿个整数。
将bit-map扩展一下,用2bit表示一个数即可,0表示未出现,1表示出现一次,2表示出现2次及以上,在遍历这些数的时候,如果对应位置的值是0,则将其置为1;如果是1,将其置为2;如果是2,则保持不变。或者我们不用2bit来进行表示,我们用两个bit-map即可模拟实现这个2bit-map,都是一样的道理。

实现:

  1. // TestWin32.cpp : Defines the entry point for the console application.
  2. #include "stdafx.h"
  3.
  4. #include
  5.
  6. //用char数组存储2-Bitmap,不用考虑大小端内存的问题
  7. unsigned char flags[1000]; //数组大小自定义
  8. unsigned get_val(int idx)  {
  9. //  |    8 bit  |
  10. //  |00 00 00 00|  //映射3 2 1 0
  11. //  |00 00 00 00|  //表示7 6 5 4
  12. //  ……
  13. //  |00 00 00 00|
  14.
  15.     int i = idx/4;  //一个char 表示4个数,
  16.     int j = idx%4;
  17.     unsigned ret = (flags[i]&(0x3<<(2*j)))>>(2*j);
  18.     //0x3是0011 j的范围为0-3,因此0x3<<(2*j)范围为00000011到11000000 如idx=7 i=1 ,j=3 那么flags[1]&11000000, 得到的是|00 00 00 00|
  19.     //表示7 6 5 4
  20.    return ret;
  21. }
  22.
  23. unsigned set_val(int idx, unsigned int val)  {
  24.     int i = idx/4;
  25.     int j = idx%4;
  26.     unsigned tmp = (flags[i]&~((0x3<<(2*j))&0xff)) | (((val%4)<<(2*j))&0xff);
  27.     flags[i] = tmp;
  28.     return 0;
  29. }
  30. unsigned add_one(int idx)
  31. {
  32.     if (get_val(idx)>=2) {  //这一位置上已经出现过了??
  33.         return 1;
  34.     }  else  {
  35.         set_val(idx, get_val(idx)+1);
  36.         return 0;
  37.     }
  38. }
  39.
  40. //只测试非负数的情况;
  41. //假如考虑负数的话,需增加一个2-Bitmap数组.
  42. int a[]={1, 3, 5, 7, 9, 1, 3, 5, 7, 1, 3, 5,1, 3, 1,10,2,4,6,8,0};
  43.
  44. int main()   {
  45.     int i;
  46.     memset(flags, 0, sizeof(flags));
  47.
  48.     printf("原数组为:");
  49.     for(i=0;i < sizeof(a)/sizeof(int); ++i)  {
  50.         printf("%d  ", a[i]);
  51.         add_one(a[i]);
  52.     }
  53.     printf(" ");
  54.
  55.     printf("只出现过一次的数:");
  56.     for(i=0;i < 100; ++i)  {
  57.         if(get_val(i) == 1)
  58.             printf("%d  ", i);
  59.         }
  60.     printf(" ");
  61.
  62.     return 0;
  63. }
